图纸案例121

智能家居方案设计案例,优秀作品案例展示

  • 传翔智能家居方案设计软件官网:https://www.cxerp.cn/

  • 一、智能家居场景总结

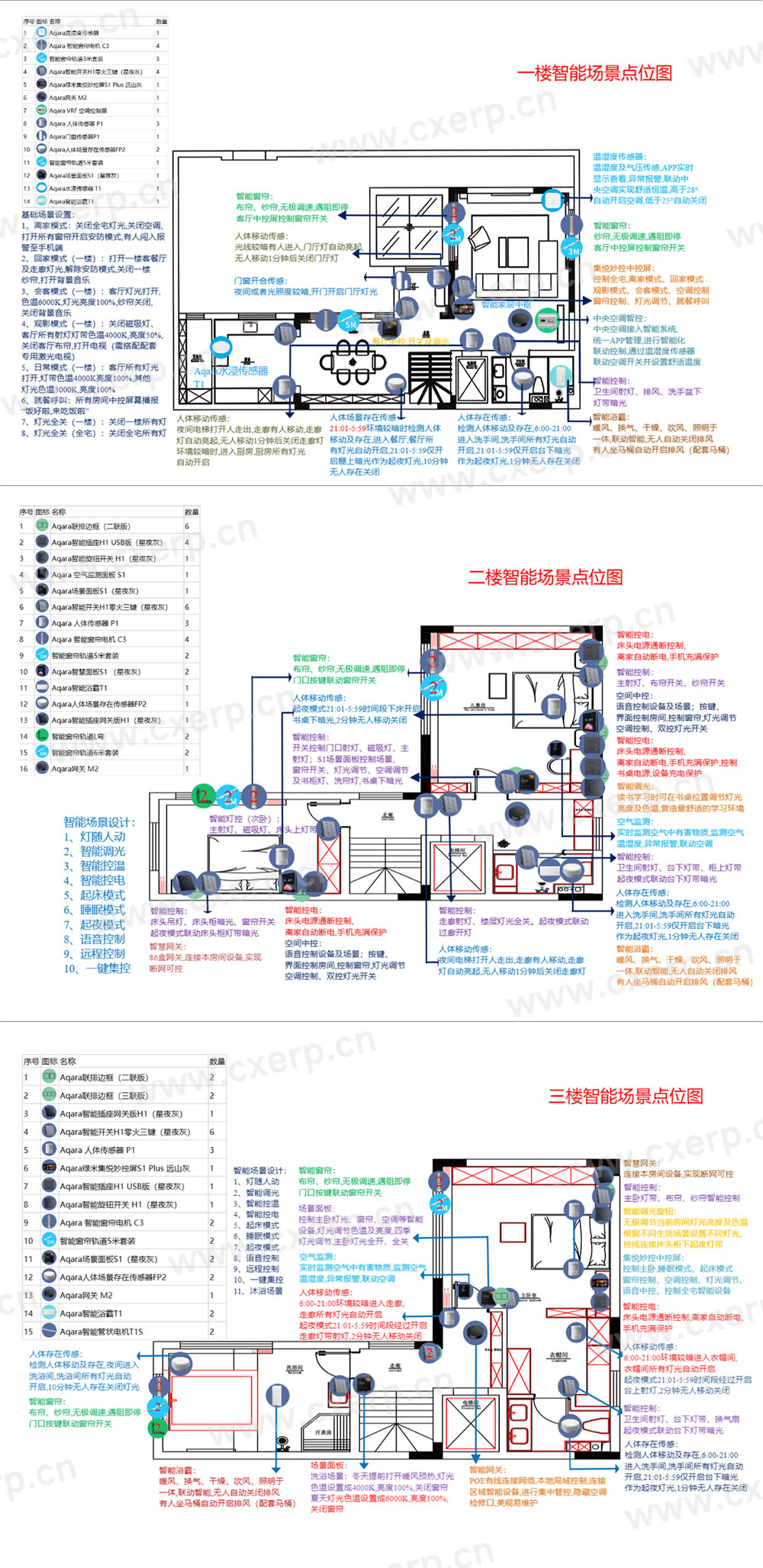

  • 该图纸展示了一楼智能家居的设备布局与场景联动逻辑,涵盖以下核心场景:

  • 基础安防场景:通过门窗磁传感器、人体移动传感器(如 Aqara 人体传感器 P1/P2)、烟雾传感器、水浸传感器等,实现有人闯入时的门窗布防、漏水 / 火灾 / 烟雾的异常报警。
  • 照明控制场景:结合人体移动传感器、光照传感器、中控屏,实现 “人来灯亮、人走灯灭” 的自动控制,还可通过中控屏手动调节灯光亮度(如客厅灯 4000K 亮度 55%、专用激光电视灯 3000K 亮度 100%)、色温(如 K1 光色温 5000K),并设置观影、就餐、离家等模式下的灯光联动(如观影时关闭除专用激光电视灯外的所有灯)。
  • 环境调节场景:温湿度传感器实时监测环境,空调根据温度(低于 25℃自动关闭、高于 28℃自动开启)自动调节;智能窗帘根据光照或场景需求(如观影时关闭)控制。
  • 影音与交互场景:客厅配备中控屏,可控制灯光、窗帘、空调等设备;专用激光电视搭配观影模式,营造沉浸式观影体验。
  • 厨卫智能场景:卫生间通过人体传感器实现 “人来灯亮(灯带、射灯、洗手盆下灯)、人走排风扇启动”;厨房通过人体传感器控制灯光自动开启 / 关闭,智能烟感保障厨房安全。
  • 二、设备用途分类
    设备类型具体设备用途
    传感器类人体移动传感器、门窗磁、烟雾传感器、水浸传感器、温湿度传感器、光照传感器监测人体移动、门窗状态、火灾烟雾、漏水、温湿度、光照,为场景联动提供触发条件

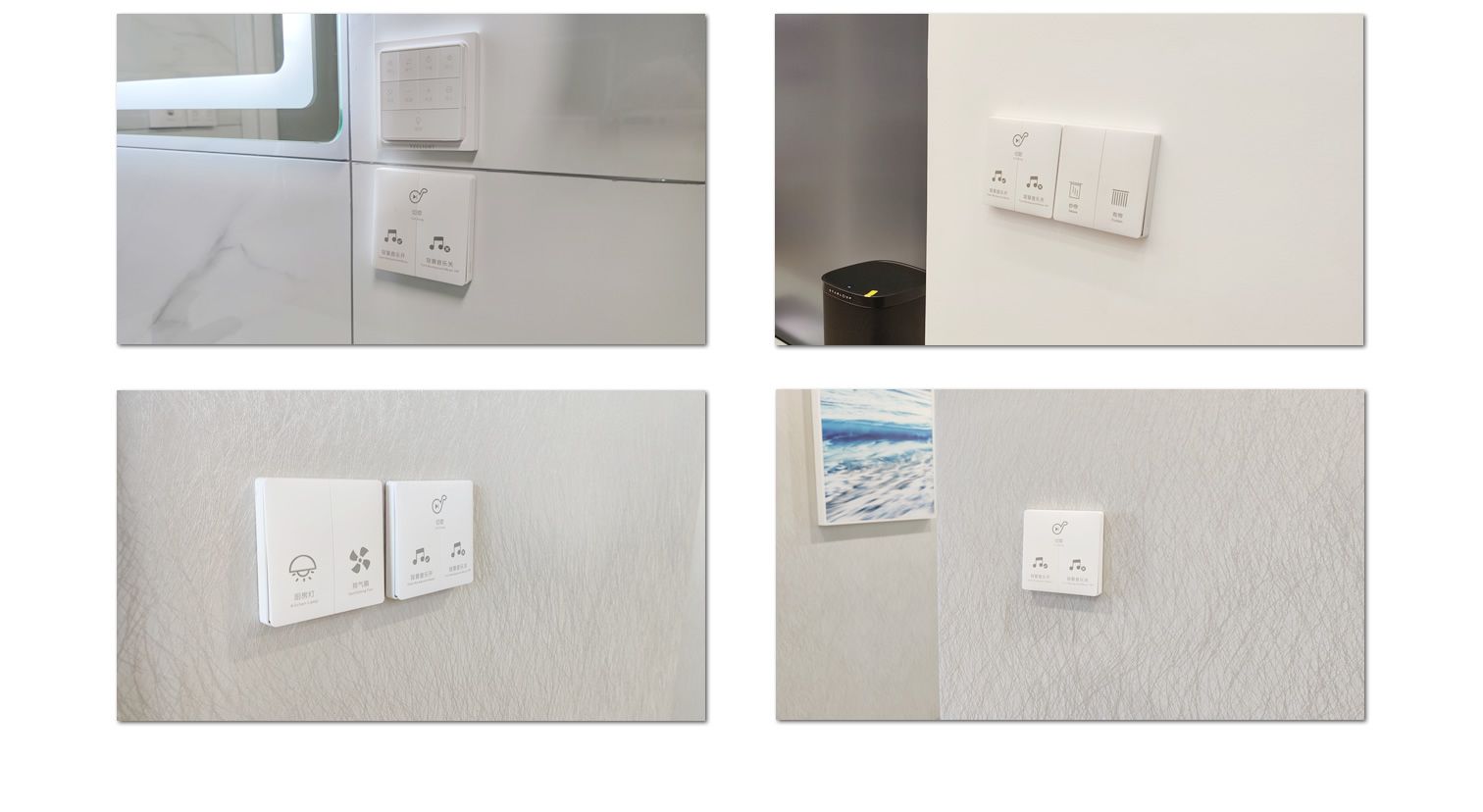

    控制终端类中控屏、智能开关集中控制灯光、窗帘、空调等设备,手动调节设备参数

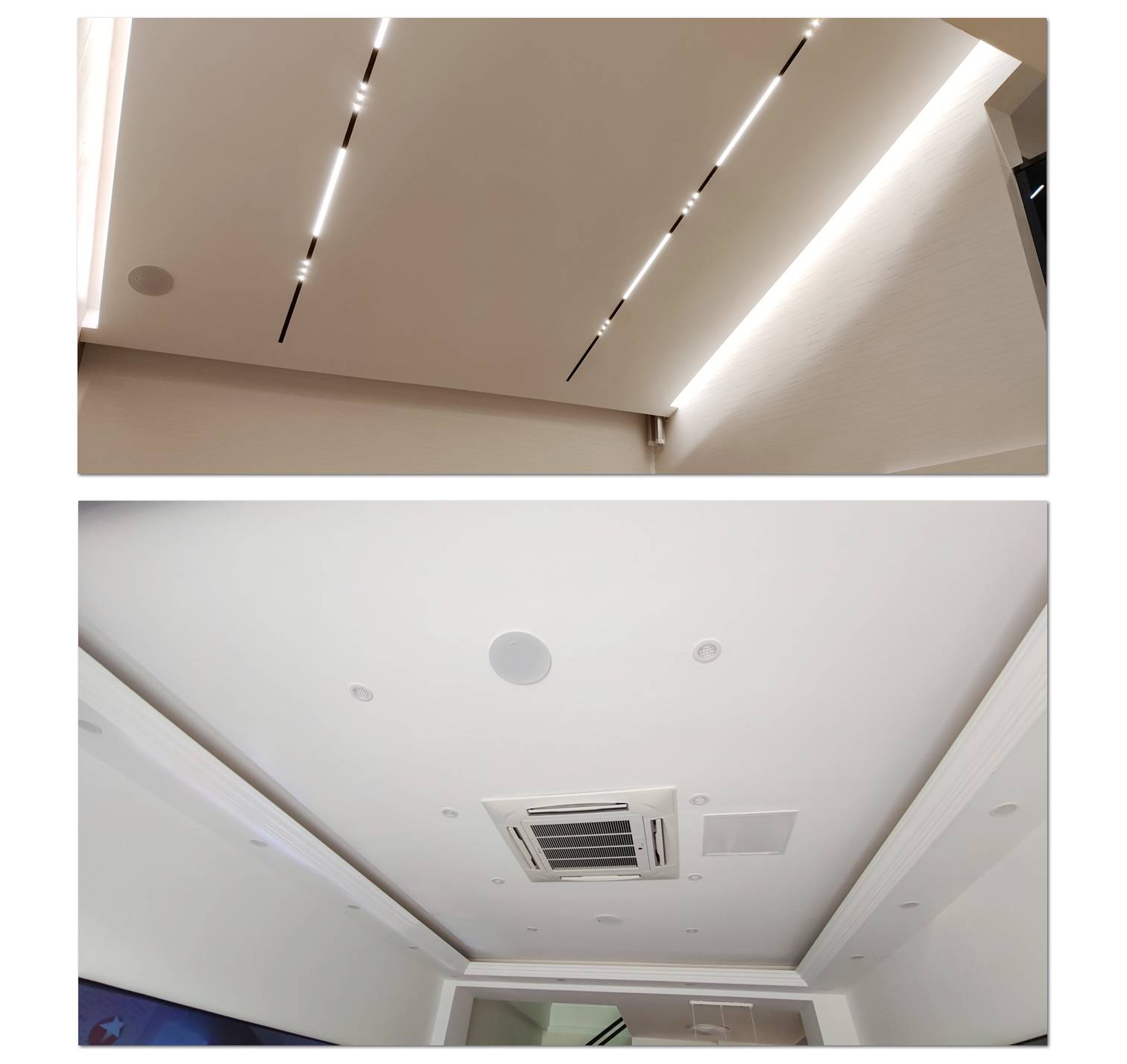

    照明设备类各类射灯、灯带、专用激光电视灯提供基础照明、氛围照明,满足观影、就餐等场景的灯光需求
    环境调节设备空调、智能窗帘调节室内温度、控制采光,提升居住舒适度
    厨卫专项设备卫生间排风扇、厨房烟感保障厨卫空间的空气流通与用火安全
  • 三、图纸质量分析
  • 优点
    • 信息完整:清晰标注了设备位置、数量及场景联动逻辑,涵盖安防、照明、环境、厨卫等多维度智能家居场景,便于理解系统整体架构。
    • 逻辑清晰:以 “场景 + 设备 + 联动规则” 的方式呈现,将技术细节(如灯光色温、空调启停温度)与实际使用场景结合,符合智能家居 “以人为本” 的设计逻辑。
    • 可视化强:通过点位图直观展示设备布局,搭配文字说明补充功能细节,降低了理解门槛。
  • 可优化点
    • 可增加设备间的拓扑连接图,更直观体现设备的通信与控制关系(如哪些设备由中控屏直接控制,哪些由传感器间接触发)。
    • 对于复杂联动场景(如 “观影模式下,灯光、窗帘、电视的协同动作”),可单独制作场景流程图,进一步强化逻辑的可读性。

  • 整体而言,这张图纸是一份专业且实用的智能家居方案呈现文档,能有效帮助用户或施工方理解系统设计思路,具备较高的参考价值。
